列管式石墨换热器的弹性密封原理、结构

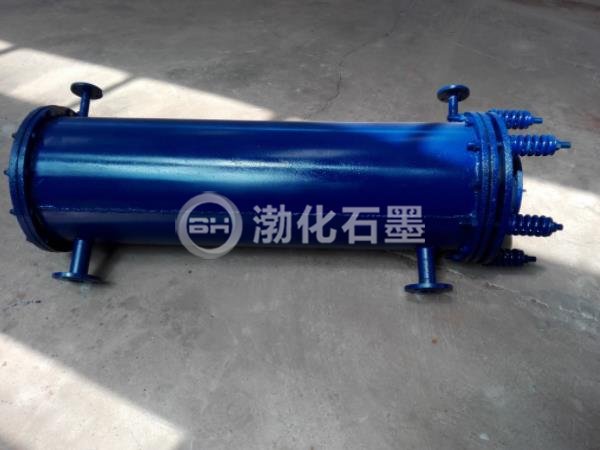

在磷酸浓缩过程中，粘结石墨热交换器一直占主导地位。伴随着科技的不断进步，新的设备制造技术不断涌现，出现了一种新级专利产品复合列管磷酸浓缩换热器。这一工艺的诞生，彻底消除了传统石墨换热器由于粘结剂和浸渍石墨块两种不同材料线胀系数明显不同而造成的应力破坏，已成为磷酸浓缩设备的更新换代产品。下图解释了组合式列管石墨换热器的弹性密封原理及结构。
原理是在石墨换热器的两端分别安装3种类型的橡胶圈(直形圈、O形圈、梯形圈)，利用管板挤压压力和石墨管的支撑力，对橡胶圈产生变形应力，从而实现密封。 结构弹性密封包括一道主密封和两道副密封。主封口为直形密封，副封口为O形和梯形密封。
三是材料弹性密封胶材料分为乙丙三元胶和氟橡胶两种材料。
作用直形圈在石墨管的两头内侧，直接与腐蚀介质接触，起到主要密封作用；O形圈位于直形圈和梯形圈之间，在梯形圈的挤压下，起辅助密封作用；而梯形圈在石墨管的外侧，起到锁闭和防漏作用。
五、装配方法将石墨管两端加工成适当尺寸，按一定尺寸扩孔至石墨管板内侧，先将直形橡胶圈插入管板内密封位置，再将石墨管一端插入直形圈内，再将石墨管插入另一边的石墨管板密封位置。梯形圈和O型圈分别在外部装有石墨管。
1.2列管式复合石墨换热器的结构特点。
两个管板均为固定管板，采用石墨作结构材料，管板与热交换管组合，采用高弹性耐腐蚀材料，实现弹性密封连接。本实用新型结构简单、抗震、传热性能好、操作阻力小、易于维护和管理，完全消除了传统石墨换热器结构中由于粘结剂和浸渍石墨块两种不同材料线胀系数的明显差异而造成的应力破坏，即使在温差较大的工艺条件下，操作仍稳定可靠；设备全部采用承插式活接，便于维修，换管简单，换热面积不减，避免因堵管造成整机报废。 3.组合式列管石墨热交换器技术性能。
容许压力1.0MPa；容许温度-20~150℃；管程减压运行时的高真空度为93.3KPa。
1.4组合式列管石墨热交换器的使用范围。
管程介质是一种腐蚀性材料，由于换热管采用导热性能好、化学稳定性和热稳定性好的酚醛浸渍石墨，其耐蚀性好，除强氧化性强酸、碱、某些溶剂及易结晶、结垢介质外，还耐各种有机酸、无机酸、碱、盐、有机物等腐蚀性材料。壳程通量一般为非腐蚀介质，如水、中性盐水、水蒸气等。
