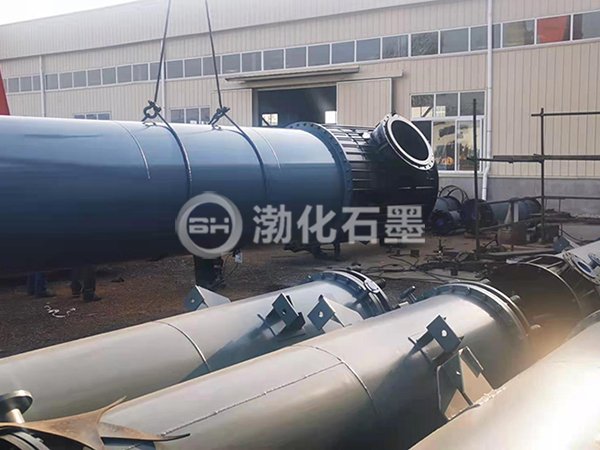

石墨冷却器故障诊断与修理
石墨冷却器结构及作用选用的冷凝器为180m2石墨圆块孔式冷凝器,其作用是进一步冷却合成炉生成的氯化氢气体,以便进入后续工序。损坏形式2009年3月,石墨冷却器泄漏,决定由某公司修理。将设备拆开、检验后,发现主要有以下问题:180m2石墨圆块冷凝器最下面的换热块下表面中间有2处破损比较严重,大小为20cm20cm3cm(深度),损坏处冷却水孔内有大量泥土和水垢。
石墨冷却器损坏情况故障分析及运行注意事项
圆块式换热器(作冷却)常见的损坏原因冻裂。水没放尽或没放水,水结冰膨胀冻裂;水垢沉积太多,水垢结冰膨胀冻裂。物料进入设备时没加冷却水,过后又加入冷却水,造成膨胀不均,产生裂纹。物料温度过高,水量不足,或换热面积不够,使设备长期处于超温状态操作,导致树脂老化,使有效壁厚强度降低到一定程度,在操作中如遇到强烈震动或冲击,此部位可能发生损坏。其他外力造成的机械损伤。
如损坏原因为冻裂,则裂纹应出现在水孔侧;如损坏原因为急冷,则设备一般是多个石墨换热块同时损坏,且裂纹多在水孔与物料孔中间。笔者认为该设备的冷却水为低进高出,冷却水进入设备,由于水截面积增大而水速降低,设备冷却水污浊(主要为灰尘),在长期的运行中,泥土便沉积在最下面的冷却水通道上,造成此处的换热效果差,此换热块下面长期处于超温状态,在操作中可能有震动或冲击而导致了泄漏。
